AI Script 명령어

부록

AI Script - Nomal Type

▶

개요

보고서를 용지 상에 알맞게 출력하기 위해서는 브라우저가 아닌 용지 기준의 출력을 위한 별도의 좌표 체계가 필요합니다.
AI Script는 AI Designer를 통해 생성된 소스 코드에 의해 만들어지는 '용지 기준의 출력을 위한 보고서 스크립트'로서,
정상적인 보고서 실행 소스는 '--SCRIPT_START31--' 로 시작되어 '--SCRIPT_END-- '로 종결되는 하나의 완결된 구문을 갖습니다.
보고서 스크립트는 AI Designer 상단의 '[편집] > [Source Debugging]' 메뉴를 통해 확인할 수 있으며, 만약 보고서 내 오류가 있을 시엔 해당 오류 메세지 또한 이 영역에서 확인 할 수 있습니다.

<Source Debugging 실행 중 - 보고서 스크립트 생성 중>

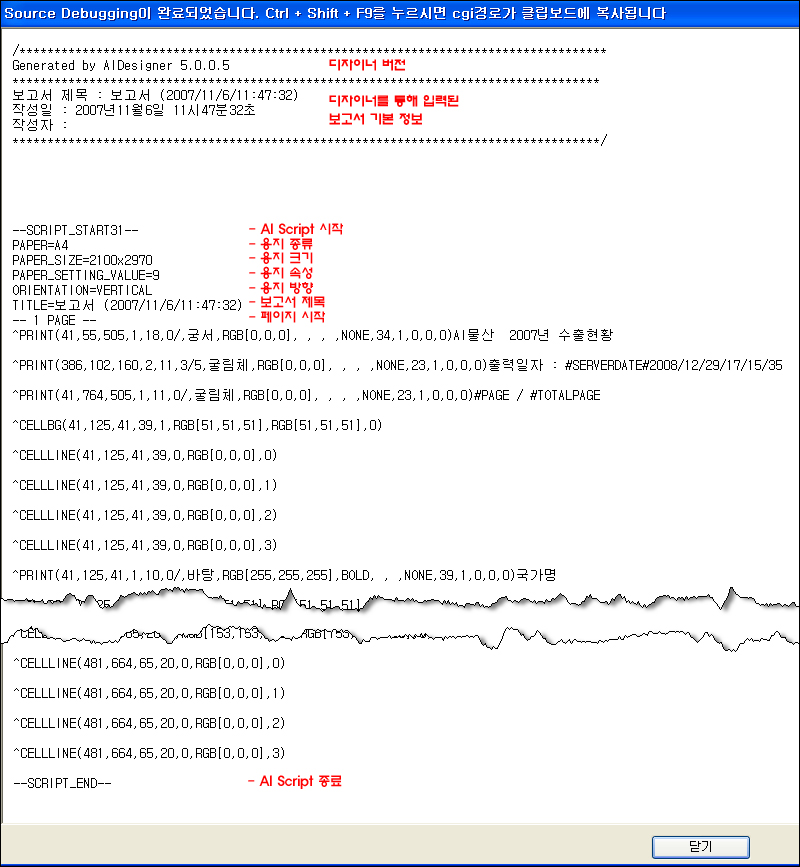

<정상 완료 된 AI Script>

▶

AI Script 명령어 종류

1. ^LINE

^LINE(x1, y1, x2, y2, linetype, color) 사선, 수평선, 수직선을 그려줍니다.
x1	시작 점의 x 좌표
y1	시작 점의 y 좌표
x2	끝 점의 x 좌표
y2	끝 점의 y 좌표
linetype	선 종류 ( 실선 1~5 Pixel, 이중실선 , 점선 , 일점쇄선 , 이점쇄선)
color	선 색 (RGB Color)
예) ^LINE(499, 84, 205, 250, 2, RGB[0, 0, 139])

2. ^CELLLINE

^CELLLINE(x1, y1, x2, y2, linetype, color, pos) 셀 관련 사선, 수평선, 수직선을 그려줍니다.
x1	시작 점의 x 좌표
y1	시작 점의 y 좌표
width	셀의 너비
height	셀의 높이
linetype	선 종류 ( 실선 1~5 Pixel, 이중실선 , 점선 , 일점쇄선 , 이점쇄선)
color	선 색 (RGB Color)
pos	선의 위치 (0 : Top, 1 : Bottom, 2 : Left, 3 : Right, 4 : 사선, 5 : Back사선)
예) ^CELLLINE(499, 84, 66, 46, 2, RGB[0, 0, 139], 0)

3. ^BOX

^BOX(x, y, width, height, linetype, color, backcolor, colorIndex, EditEnable) 사각형을 그려줍니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	사각형의 너비
height	사각형의 높이
linetype	선 종류 ( 실선 1~5 Pixel, 이중실선 , 점선 , 일점쇄선 , 이점쇄선)
color	선 색 (RGB Color)
backcolor	배경색 (RGB Color)
colorIndex	배경색 지정 유무를 나타냅니다. (0 or 1)
EditEnable	뷰어에서의 Box 내 텍스트 편집 가능 여부 (0 or 1)
예) ^BOX(206, 114, 195, 112, 0, RGB[0,0,0], RGB[165,42,0], 0, 0)

4. ^RBOX

^RBOX(x, y, width, height, arcW, arcH, linetype, color, backcolor, colorIndex, EditEnable) 둥근 사각형을 그려줍니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	사각형의 너비
height	사각형의 높이
arcW	호의 너비
arch	호의 높이
linetype	선 종류 ( 실선 1~5 Pixel, 이중실선 , 점선 , 일점쇄선 , 이점쇄선)
color	선 색 (RGB Color)
backcolor	배경색 (RGB Color)
colorIndex	배경색 지정 유무를 나타냅니다. (0 or 1)
EditEnable	뷰어에서의 둥근 사각형 내 텍스트 편집 가능 여부 (0 or 1)
예) ^RBOX(123, 117, 276, 116, 30, 30, 0, RGB[0,0,0], RGB[0,64,64], 0, 0)

5. ^CIRCLE

^CIRCLE(x, y, width, height, linetype, color, backcolor, colorIndex, EditEnable) 원을 그려줍니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	원의 너비
height	원의 높이
linetype	선 종류 ( 실선 1~5 Pixel, 이중실선 , 점선 , 일점쇄선 , 이점쇄선)
color	선 색 (RGB Color)
backcolor	배경색 (RGB Color)
colorIndex	배경색 지정 유무를 나타냅니다. (0 or 1)
EditEnable	뷰어에서의 둥근 사각형 내 텍스트 편집 가능 여부 (0 or 1)
예) ^CIRCLE(202, 144, 216, 118, 0, RGB[0,0,0], RGB[255,255,255], 0, 0)

6. ^IMAGE

^IMAGE(x, y, width, height, url, bgprint) 이미지를 나타냅니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	이미지의 너비
height	이미지의 높이
url	이미지의 경로
bgprint	배경 이미지 출력 유무(0 or 1)
예) ^IMAGE(80, 108, 469, 377, http://www.activeintra.com/image/logo.gif, 1)

7. ^PRINT

^PRINT(x, y, width, HAlign, fontsize, displayformat, fontname, fontcolor, bold, underline, italic, MultiLine, height, VAlign, encrypt, EditEnable, CellPlus)STRING 문자열을 인쇄합니다.
x	인쇄 시작 점의 x 좌표
y	인쇄 시작 점의 y 좌표
width	디자인 파일 내의 셀 너비
HAlign	왼쪽, 가운데, 오른쪽 정력을 나타냄
fontsize	글자 크기
displayformat	표시 형식 지정 ( 하단 <주 1> 참조 )
fontname	글꼴
fontcolor	글자색(RGB Color)
bold	글자를 굵게 표시(Y : bold 적용, N : none)
underline	글자 밑에 밑줄 표시(Y : underline 적용, N : none)
italic	글자에 기울기 적용(Y : italic 적용, N : none)
Multiline	출력 값에 대한 멀티라인 속성 - XL : 멀티라인 속성으로 셀의 넓이보다 문자열의 길이가 길면 자동으로 개행 처리를 수행하는 속성입니다. - TR : 셀의 넓이보다 문자열의 길이가 길면 셀의 넓이만큼 문자열을 자르고 일부만 표시하는 속성입니다. - None : 속성 없음 (Default)
height	셀의 높이
VAlign	위, 가운데, 아래 정렬을 나타냄.
encrypt	문자열의 암호화 여부를 나타냄 (1:암호화)
EditEnable	뷰어에서의 텍스트 편집 가능 여부 (0 or 1)
CellPlus	가로 가상 병합 개수
String	인쇄하고자 하는 문자열 주의!) 문자열에 포함된 Enter 값은 ASCII 20 번 문자로 변경 전송됩니다.
예) ^CIRCLE(202, 144, 216, 118, 0, RGB[0,0,0], RGB[255,255,255], 0, 0)

<주 1> 표시 형식 지정 (인자 구분은 '/'입니다.)

표시 유형	표시 형식
문자	예) 0/
숫자	숫자 유형/1000단위 구분기호/소수 자릿수 - 숫자 유형 : 1 - 1000단위 구분 기호 : 0(사용안함) 또는 1(사용함) - 소수 자릿수 : AI Designer 에서 사용자가 입력한 값 예) 1/1/2 -> 숫자이고 1000단위 구분기호를 사용, 소수 둘째자리까지 표시
통화 유형	통화 유형/1000단위 구분기호/소수 자릿수/통화 기호 인덱스 - 통화 유형 : 2 - 1000단위 구분 기호 : 0(사용안함) 또는 1(사용함) - 소수 자릿수 : AI Designer 에서 사용자가 입력한 값 - 통화 기호 인덱스 : 0(￦), 1($), 2(US$), 3(CDN$), 4(￥) 예) 2/1/0/0 -> 통화 유형의 데이터이고 1000단위 구분기호를 사용, 소수 이하 자리수 없고, 통화기호는 '\'를 사용
날짜	날짜 유형/날짜 형식 인덱스 - 날짜 유형 : 3 - 날짜 형식 인덱스 : 0 ~ 27 중 선택 예) 3/0 -> 날짜 유형의 데이터이며, '2009년 1월 10일'의 날짜 형식을 사용
시간	시간 유형/시간 형식 인덱스 - 시간 유형 : 4 - 시간 형식 인덱스 : 0 ~ 27 중 선택 예) 4/0 -> 시간 유형의 데이터이며, '1시 50분'의 시간 형식을 사용
사용자 정의 타입	사용자 정의 유형/사용자가 정의한 타입* - 사용자 정의 유형 : 5 - 사용자 정의 타입 : 타입 맨 마지막에 '' 표시 예) 5/[YYYY년 MM월 DD일] -> 사용자가 정의한 유형의 데이터이며, '[2009년 1월 30일]'로 표시

8. ^CELLBG

^CELLBG(x, y, width, height, linetype, color, backcolor, colorIndex) 셀의 배경색을 그려줍니다.
x	인쇄 시작 점의 x 좌표
y	인쇄 시작 점의 y 좌표
width	디자인 파일 내의 셀 너비
height	디자인 파일 내의 셀 높이
linetype	선 종류 (실선 1~5Pixel, 이중실선, 점선, 일점쇄선, 이점쇄선)
color	선색(RGB Color)
backcolor	배경색(RGB Color)
colorIndex	배경색 지정 유무(0 or 1)
예) ^CELLBG(206, 114, 195, 112, 0, RGB[0,0,0], RGB[165,42,0], 0)

9. ^CHART

^CHART(x, y, width, height, Template) 차트를 출력합니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	차트 객체의 너비
height	차트 객체의 높이
Template	차트 속성을 담고 있는 파일 이름 -> 차트가 포함되어 있는 보고서 소스 생성시 '.cht' 확장자의 차트 속성파일이 함께 생성
예) ^CHART(138, 167, 265, 118, report!000.cht)

10. ^BARCODE

^BARCODE(x, y, width, height, Template, encrypt)STRING 바코드를 출력합니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	바코드 객체의 너비
height	바코드 객체의 높이
Template	바코드 속성을 담고 있는 파일 이름 -> 차트가 포함되어 있는 보고서 소스 생성시 '.bct' 확장자의 차트 속성파일이 함께 생성
STRING	바코드로 나타낼 데이터 문자열
예) ^BARCODE(133, 304, 234, 49, report!000.bct, 0)12345

11. ^CROSSTAB

^CROSSTAB(x, y, width, height, Template) 크로스탭을 출력합니다.
x	시작 점의 x 좌표
y	시작 점의 y 좌표
width	크로스탭 객체의 너비
height	크로스탭 객체의 높이
Template	크로스탭 속성을 담고 있는 파일 이름 -> 크로스탭이 포함되어 있는 보고서 소스 생성시 '.bct' 확장자의 차트 속성파일이 함께 생성
^CROSSTAB(111, 381, 151, 81, report!000.ctd)
